Использование трубчатых электрических нагревателей ТЭНов

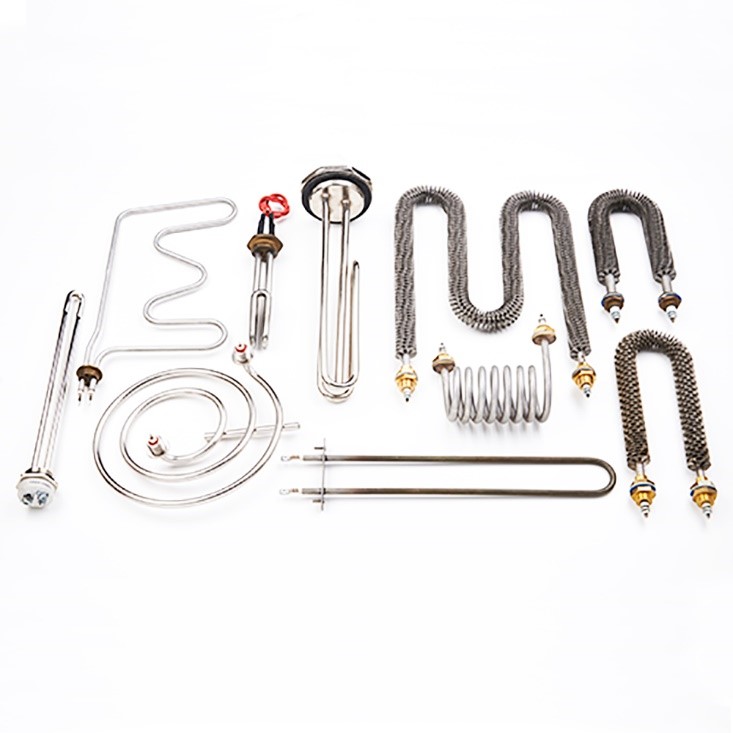

Трубчатые электронагреватели (ТЭНы) применяются в производстве в качестве нагревательных элементов в производственных установках.  ТЭНы состоят из нержавеющей трубки, внутри которой находятся одна или несколько электрических спиралей.
От оболочки спираль изолируют спрессованным электроизоляционным наполнителем. От попадания влаги внутрь, торцы ТЭНа герметизируют. Контактные стержни изолируют от корпуса диэлектрическими изоляторами. Спирали изготавливаются из сплавов, имеющих высокое  сопротивление (Ом).
Максимальная мощность нагревательного элемента зависит от развернутой длины(См), диаметра трубки(мм), площади обогреваемой среды(Вт/см2), напряжении(В).

Собираясь заказать ТЭН для нагрева жидкостей, обратите внимание на такие параметры изделий как:

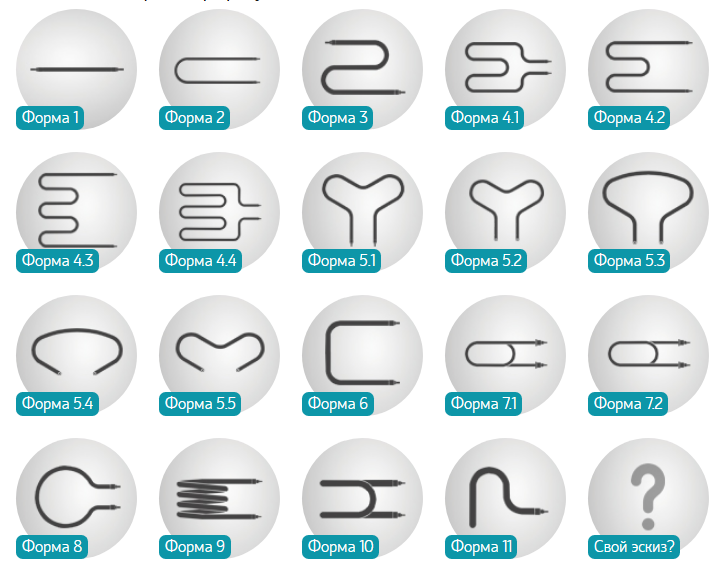

• Вид форма. Наиболее популярными являются гнутые и прямые ТЭНы в различных плоскостях и конфигурациях — О-, U-, Y- и П-образные, спиралевидные и т. д.
• Длина стержня контакта. Обычно она составляет 40 - 630 мм.
• Показатели диаметра трубки (обычно 8 - 13 мм).
• Материал изготовления стержня (медь, углеродистая или нержавеющая сталь).
• Номинальная мощность (1 - 5 кВт).
• Напряжение на одном элементе.
• Присутствие крепёжной арматуры.

Достоинство:

Главное преимущество трубчатых нагревательных элементов перед другими типами нагревателей в том, что их можно использовать для нагревания в самых различных средах: газообразных, жидких, твердых. Формы трубчатых нагревательных элементов (электронагревателей) могут быть самые разные – прямые, изогнутые или под заказ по эскизам заказчика.

Нагревательные элементы (ТЭНы) для пресс форм

Для нагрева литейных форм, пресс-форм изготавливаются трубчатые электронагреватели патронного типа (ТЭНП). Исполнение нагревателей может быть со встроенной термопарой железо-константан; из нержавеющей стали; из легированной стали; из титана; с тефлоновым покрытием.

Штуцера нагревательных элементов ТЭНов могут опаиваться латунью, что гарантирует их полную герметичность и высокую механическую прочность. Выпускаются ТЭНП с корпусами элементов из хромоникелевой стали с выводами в термостойкой изоляции, в металлической оплетке ТЭНа, с жесткими выводами, в виброустойчивом исполнении. Мощность ТЭНа – в зависимости от расчетной величины поверхностной нагрузки.

БЛОК-ТЭНЫ

Особенностью блок ТЭНов является их сложная конструкция - в блоке соединяется в рабочей группе несколько нагревательных элементов на одном фланце, такие ТЭНы отличаются высокой мощностью. Преимущественно применяются для комплектации  бытового и промышленного оборудования  разного назначения.

   Большая суммарная длина нагревательного элемента обусловливает большой запас рабочего ресурса, а потому такие блок ТЭНы способны нагревать рабочую среду в больших объемах. Стандартный ряд мощностей таких нагревательных элементов охватывает от 3 до 9 и более кВт.

Несмотря на то, что все нагревательные элементы таких блоков крепятся на одном фланце, между собой они не прикасаются и изолированы друг от друга. Активные элементы в блоке бывают как с одинаковыми, так и с разными мощностями – это зависит от модели.

Трубчатые Нагревательные элементы для нагрева воды

ДАННЫЕ ТЭНЫ ПРЕДНАЗНАЧАЮТСЯ ДЛЯ НАГРЕВА И КИПЯЧЕНИЯ ВОДЫ, СЛАБЫХ ЩЕЛОЧЕЙ И КИСЛОТ, ДРУГИХ ЖИДКОСТЕЙ. ИЗГОТАВЛИВАЮТСЯ ИЗ РАЗЛИЧНЫХ МЕТАЛЛОВ

Электронагреватели  для нагрева масла

Эти двух штуцерные масляные ТЭНы предназначаются для нагрева в ваннах и других емкостях масла, жиров, битума и других жировых веществ. Изготавливаются нагревательные элементы ТЭНы согнутыми в различных плоскостях с различными контактами.

Трубчатые нагревательные элементы ТЭНы для дистиллятора

Предназначены для нагрева и кипячения воды в дистилляторах медицинского назначения. Изготавливаются из нержавеющей стали. Нагревательный элемент полностью погружается в рабочую среду.
